工藝流程簡介：

一、設備配置

整個處理流程根據功能分類，由六個系統和保障設施完成。

1、 上料系統：主體設備為冷庫一座、原料倉一臺、破碎機一臺、進料泵一臺。

2、 化制干燥系統：主體設備為蒸煮干燥器二臺及配套干燥設備兩套、接料倉一臺。

3、 壓榨脫脂系統：主體設備壓榨機一臺，油脂加熱罐一個，固夜分離器一臺，儲油罐二臺。

4、 打粉包裝系統：主體設備有冷卻螺旋輸送機一臺，錘式粉碎機一臺，螺旋輸送機一臺，稱重打包機一臺。

5、 廢氣處理系統：主體設備有負壓設備管路系統二套、噴淋塔兩臺，低溫等離子除臭器一臺，生物吸附池一座。

6、 控制系統：高壓空氣站一座，設備各節點溫度、壓力、電流、液位等檢測設備，物料輸送、蒸汽輸送、油、水等輸送比例閥、氣動閥，配電柜、控制柜，操作系統等。

7、其他保障設施：電力、蒸汽、自來水的供應設備，消毒設備、電擊設備、監控設備等。

二、工藝流程介紹

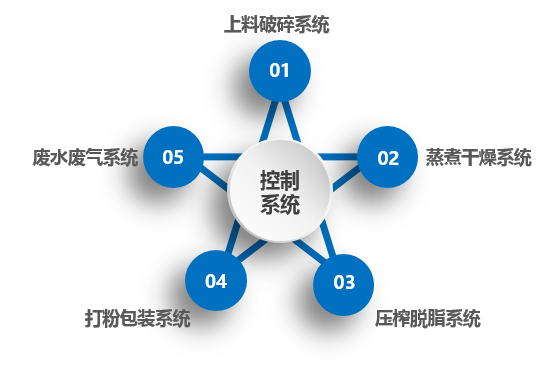

干化法無害化處理成套設備個系統之間關系圖

三、無害化處理工藝過程：

1、 上料破碎：收集來的動物尸體由自卸車直接傾倒入原料倉，收集的物料太多來不及處理的，暫存到冷庫，活體動物電擊擊斃。處理工作開始時，原料倉底部的螺旋輸送機把動物尸體推送到破碎機，破碎機將物料破碎為50mm以下的碎料，帶斗螺旋輸送機把物料輸送到進料泵，進料泵把物料經密閉管道輸送到蒸煮干燥機。

2 、 蒸煮干燥：蒸煮干燥機的稱重系統對進料重量進行監控，達到預先設定的重量時，停止進料。夾層和軸內高壓蒸汽對物料持續加熱，至達到工藝設定的溫度和壓力后（0.5Mpa,140攝氏度），保溫30分鐘，泄壓，至常壓后，啟動引風機，微負壓干燥。根據濕度計顯示，當水分低于10%時，停止干燥，時間大概需要5個小時，將物料轉移至接料倉。需要多批次連續工作時，啟動進料程序，進入下一個工作流程。

3 、 壓榨脫脂：干燥完成后的物料油脂含量很高，接料倉的保溫加熱功能使物料維持在較高的溫度，物料經濾油螺旋輸送機輸送到壓榨機，經壓榨機壓榨后，將油脂分離出來，油脂加熱后，由固夜分離機將油脂內雜質分離出去，純凈的油脂輸送到儲油罐儲存。固體的蛋白物料則進入打粉包裝系統處理。

4 、 打粉包裝：脫脂后的蛋白物料呈瓦塊狀，經冷卻螺旋輸送機輸送到打粉機，由打粉機粉碎為粉末，經螺旋輸送機輸送至稱重打包機稱重封包，入庫待售。

5、  廢水廢氣處理：在處理過程中產生的廢水廢氣，建立完善的收集系統，集中處理。廢氣先經植物液噴淋洗滌，后由低溫等離子除臭器除臭，后輸送到生物濾池生化處理后，高空排放。廢水先經格柵機除去異物，經氣浮機除去廢水中主要懸浮物，經厭氧、缺氧、好氧三級生化處理，再經沉淀池去除參與雜質后，達標排放。

6、  保障和控制：對上述五個系統的電力、熱源和水等提供保障。控制系統對上述五個系統有機銜接，使整個處理過程順利完成。
